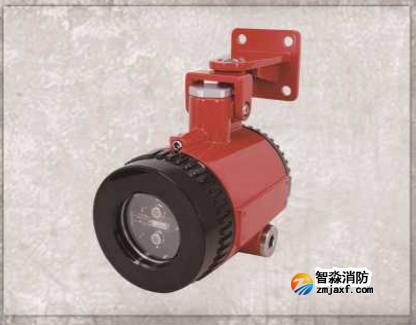

海灣JTG-UM-GST9668點型紅外火焰探測器 （雙紅/單紫/隔爆探測器）

 海灣JTG-UM-GST9668點型紅外火焰探測器(雙紅/單紫)探測視場角可 達到100度，紅外部分探測視角可達到100度，中心探測距離可以達到 60m (正庚烷)。結合專有的探測電路及軟件算法，紅外檢測頻率為4.3|im、 5.0卩m。紫外檢測頻譜范圍在185?260nm,振蕩頻率在1至12赫茲的火焰 輻射能，通過運算處理能力極強的處理器，對傳感器采集信號的變化比 率和對應關系的進行數據分析和運算處理，只對火焰特征頻譜范圍內 的輻射發出報警，具有非常高的防誤報警能力。

海灣JTG-UM-GST9668克服了探測靈敏度與誤報警的矛盾，既具有極高的火災探測靈敏度，又具有傳統火焰探測器所不具備的非火災干擾源識 別能力。

波段：4.3卩m、5.0卩m、185-260nm

技術特點

?支持多種通信方式，靈活易用

一獨立模式：火警和故障兩路繼電器輸出

一總線模式：總線實現火警、故障及一鍵復位

?探測器用鑄鋁制成，適合在最惡劣的環境下安裝使用

?對應用場景具有很好的普適性

?可以盡早探測到較小的火情

?良好的探測分區能力

?火焰探測性能和錯誤報警抑制的最佳組合

?可靠的故障診斷、可靠的污染監測

?適用于常見的重工業應用

?具備極強的抗電磁干擾能力

?傳感器自動光學檢查校準

?最高靈敏度設置可提供快速報警，響應時間M30s

?探測距離遠，保護范圍廣，對正庚烷的探測距離可達60米

功能優點

?獲得SIL3/ CCCF認證

?防爆等級Exd IICT6Gb/ExtDA21

? IP67殼體，適合室外工作

?總線模式，最大程度的抑制錯誤報警

?具備電磁干擾的具體實驗數據

?高靈活性和廣泛兼容

?整體式接線盒實現了輕松安裝

核心性能指標(Key Performance )

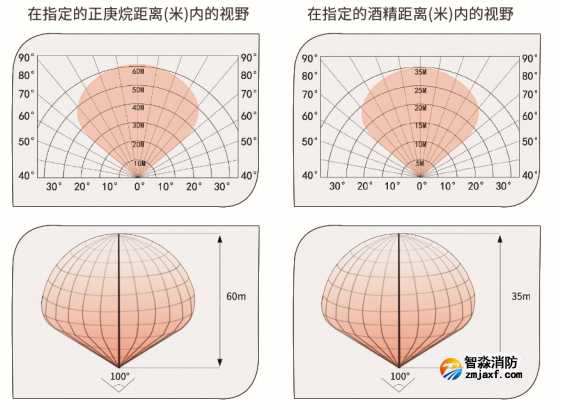

探測范圍(Field of View)

技術參數(Technical Specificaon)

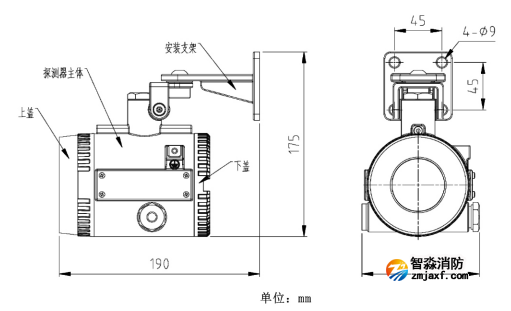

形尺寸(Overall Dimension)

接線端子定義(Terminal Block Definition)

端子1、2: FR-C、FR-NO為火警繼電器的無源常幵觸點輸出負載

能力 3A/30VDC

端子3、4： Ul、U2為24V直流供電電源接入端子，不分極性，功率 小于1.5W

端子5、6：D+、D-2總線（無極性）

端子7、8：FL-C、FL-NC為故障繼電器的無源常閉觸點輸出，負載 能力 3A/30VDC單獨纜架與動力電纜隔開。

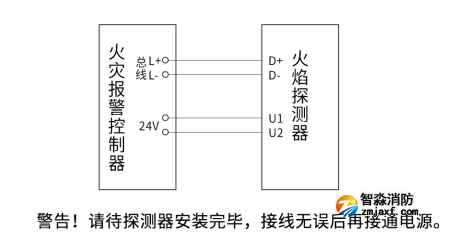

接線方式(Wiring Mode)

布線要求:所有信號線均采用Rvs-2xl.5mm線,信號電纜要走

警告！請待探測器安裝完畢，接線無誤后再接通電源。

測試(TEST)

1、 探測器安裝結束后或每次定期維護保養后必須進行測試。

2、 探測器上電后進入約30s自檢狀態，此時綠燈處于連續閃爍 狀態。自檢結束后，綠燈連續閃爍兩次后熄滅，間隔3s后再次

3、 閃爍兩次后熄滅,以此規律重復進行。

在探測器自檢結束后，可以使用打火機在前方30cm處緩慢 晃動測試其探測器是否報警正常。

4、 測試完畢，使其恢復正常監視狀態。

使用和保養(Use And Maintenance)

1、 探測器上電后進入約30s自檢狀態，此時綠燈處于連續閃爍 狀態。

2、 本探測器正常監視時燈為綠色（FL-0與FL-C短路，FR-C與 FR-0斷路），報警時燈為紅色（FL-0與FL-C短路,FR-C與FR-0 短路），故障時燈為黃色（FL-0與FL-C斷路,FR-C與FR-0斷路）。

3、 可以使用打火機在前方30cm處緩慢晃動測試其探測器是否 報警正常。

4、 嚴禁帶電幵蓋接線或清潔內部。

5、 嚴禁使用非標準DC24V供電。

6、 探測器應定期清潔，可以用清水或酒精擦拭監視窗。

注意事項(Matters Needing Attention)

1、 探測器安裝時應使所監視的區域在視場角有效的范圍內。

2、 無論安裝在什么位置監視窗口建議朝下一定角度，避免雨水、 灰塵的堆積影響探測器的靈敏度。

3、 安裝時如前方有障礙物，應與探測器距離不小于3米。

4、 安裝位置應盡量遠離各種熱源。

5、 安裝一定要牢固、防震。

6、 外殼接地線一定要安裝牢固。

7、 安裝高度應不小于2.5米。

8、 經防爆檢驗合格的產品,不允許隨意更換和改動影響防爆性 能的元器件和結構。

      概述：海灣JTG-UM-GST9668點型紅外火焰探測器是新一代多光譜（紅外/紅外/紫外）火災探測器，采用先進的專利信號運算算法和雙核微處理器，能夠及時、準確、可靠的探測工業環境中各類物質燃燒火焰火災。主微處理器負責高速數字采樣和信號處理，從微處理器處理各種傳感器數據、通訊、自診斷和提供多功能接口以及檔案的存儲。在寬溫度范圍內具有快速、免誤報的火災響應特性，比常規紅/紫外復合火焰探測器具有更遠的探測距離。

      海灣JTG-UM-GST9668點型紅外火焰探測器：隔爆型雙紅單紫復合火焰探測器含兩個紅外波長傳感器和一個高靈敏度進口UV紫外傳感器以及光學過濾器。紫外傳感器能夠在火災和物點燃的瞬間就對紫外線放射作出反應，同時4.4μm的紅外傳感器對物質燃燒產生的CO2發射光譜進行探測，另一個對紅外傳感器對環境光線、熱體輻射的環境背景光源干擾信號進行探測，探測器對發生火災時產生的紫外線和紅外線信號以及背景光源信號進行復合運算并結合火焰閃爍頻率的多信號綜合邏輯判斷，大程度抑制錯誤報警以及需要的火災探測性能。火焰探測器對碳氫化合物等有機材料的火災以及無機物火災具有早期報警性能。

產品特點：1、雙核微處理器，性能可靠

2、多光譜檢測

          3、防爆、防塵等級高

4、靈敏度可調

         5、遠距離探測

         6、120度寬錐形區域偵測

         7、自動光路檢測和電路自診斷

8、電磁輻射免疫

         9、專利、工業化外形設計

10、遠程遙控測試

基本技術參數：1、光譜響應：185～260nm UV ；1.8～3.2umIR

2、火災響應時間：<10S

              3、環境溫度：-40℃～70℃

4、環境濕度：≤95%RH（40+2℃）

              5、探測距離：25米（0.1m2標準正庚烷火）

6、監測角度：≤120°

電器參數：1、工作電壓：18V～32VDC

2、指示燈：正常時閃亮，報警時常亮

          3、工作電流：待機狀態≤20mA （24VDC） 報警狀態≤35mA （24VDC）

          4、輸出方式：繼電器輸出----正常時：故障繼電器觸點為常閉，火警繼電器觸點為常開

                             故障時：故障繼電器觸點由常閉變?yōu)槌ｉ_。

                             火警時：火警繼電器觸點由常開變?yōu)槌ｉ]。

                          觸點容量：0.5A /125VAC  1A /30VDC  0.3A/ 60VDC

                      4-20mA輸出故障 0+0.5mA           正常 5 mA±10%

                             預警 12mA±10%         火警 18mA±10%

                    RS-485輸出----配有RS-485標準接口，可用于連接控制器等設備。

機械特性：1、重量：＜1.7kg（鑄鋁、含支架） ＜3.2kg（不銹鋼）

2、材質：鑄鋁，可選不銹鋼

          3、電纜出口螺紋： 標準3-G3/4”(1”=25.4mm)

          4、外形尺寸：145mm×233mm×147mm(長×寬×高)含支架

認證：1、防爆標志：ExdIICT6

2、粉塵防爆標志：DIP A21 TA,T6

      3、型式檢驗：滿足GB15631-2008及GB12791-2006國家標準

4、防護等級：IP66

應用場所：1、航空航天 --- 氫氧化物、肼和氫燃料

2、飛機庫

          3、化學品 --- 生產、儲存、運輸

4、橡膠業 --- 制造、合成

          5、zha藥和軍需品 ---  儲存和裝卸

6、油漆 --- 制造

          7、發電 --- 泵區、機房、無人職守區

8、汽車 --- 制造、噴漆房

          9、印刷 --- 溶劑處理、壓平、和干燥工藝

10、倉庫 --- yi燃品的儲存

         11、石化產品 --- 生產、儲存、運輸

12、制藥

二、海灣JTG-UM-GST9668點型紅外火焰探測器 （雙紅/單紫/隔爆探測器）性能特點：1）內置高速、低功耗、高性能32位高精度數據處理芯片。2）采用進口日光盲紫外傳感器和低噪聲紅外熱熱釋電傳感器。3）多級報警閾值適用更多場合。4）大探測視角120°。5）探測距離達50米以上。6）完善的算法佳的結合了火焰探測和誤報警能力。7）防爆設計適用于隧道及危險區域工業場所使用。8）低維護成本，易于更新改進。三、海灣JTG-UM-GST9668點型紅外火焰探測器 （雙紅/單紫/隔爆探測器）技術參數：
