海灣GST-BT001M點型可燃氣體探測器

作者:海灣消防文章來源：http://www.0411fr.cn/ [大中小]

一、海灣GST-BT001M點型可燃氣體探測器特點

　　GST-BT001M點型可燃氣體探測器采用半導體氣敏元件，工作穩定，采用吸頂與底座旋接安裝方式，安裝簡單，接線方便，可與海灣公司生產的各類火災報警控制器配合應用。用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。GST-BT001M可以檢測天然氣（T）。采用DC24V供電。可提供一對有源觸點用于直接控制煤氣管道電磁閥。

二、海灣GST-BT001M點型可燃氣體探測器主要技術指標

型號	GST-BT001M
檢測元件	半導體自然擴散式
工作電壓	DC24V，允許范圍DC12V～DC28V
功耗	正常監視≤0.8W 報警狀態≤3W
報警濃度	天然氣(BT系列)：5000×10-6(1%LEL)
預熱時間	3分鐘～6分鐘
報警方式	紅色指示燈緊急閃爍，并伴有間歇蜂鳴聲
有源觸點	適用于DC12V單向直流脈沖電磁閥，電磁閥驅動能力：1000μF電容放電
使用環境	溫度：-10℃～+50℃ 相對濕度≤95%，不結露
編碼方式	十進制電子編碼
外形尺寸	直徑:108mm，高:55mm

三、海灣GST-BT001M點型可燃氣體探測器結構特征、安裝與布線

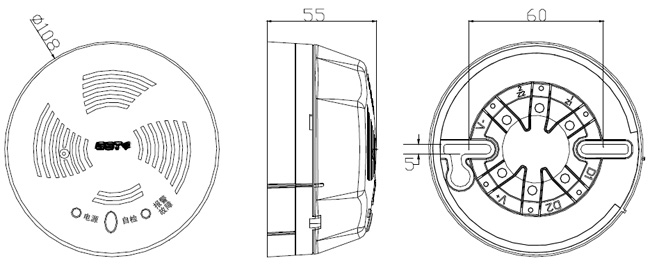

　　GST-BT001M點型可燃氣體探測器由兩部分構成：探測器及底座，示意圖如圖1所示。

GST-BT001M探測器及底座示意圖

圖1 GST-BT001M點型可燃氣體探測器及底座

　　安裝與接線：

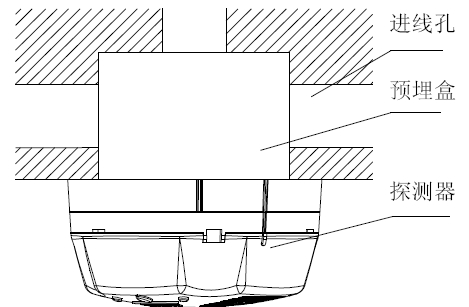

首先將GST-BT001M探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖2所示。

GST-BT001M點型可燃氣體探測器安裝示意圖

圖2 GST-BT001M點型可燃氣體探測器安裝示意圖

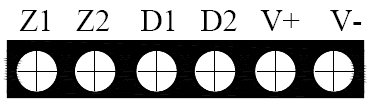

　　其對外接線端子示意圖如圖3：

GST-BT001M點型可燃氣體探測器對外接線端子示意圖

圖3 GST-BT001M點型可燃氣體探測器對外接線端子示意圖

　　其中：
D1、D2：接電源總線，無極性
Z1、Z2：接信號總線，無極性
V+、V-：接管道電磁閥，探測器連續報警3s～7s后，V+、V-之間輸出一個正向12V脈沖
布線要求：信號線Z1、Z2及V+、V-可選用截面積≥1.0mm²的阻燃RVS型銅芯線；電源線D1、D2、應選用截面積≥2.5mm²的阻燃BV型線。
