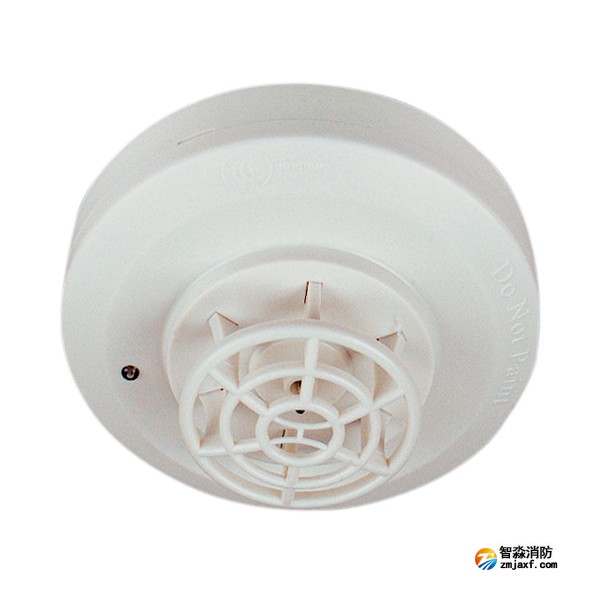

海灣JTW-ZCD-G3N(IP)點型感溫火災探測器 防水防塵

一、海灣JTW-ZCD-G3N(IP)點型感溫火災探測器概述

海灣JTW-ZCD-G3N(IP)點型感溫火災探測器（以下簡稱探測器）為無極性二總線制，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接。探測器采用帶 A/D 轉換的單片機。本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。本款探測器防護等級為 IP54，其適用于管廊以及一些特殊場所。探測器具有 A1R 和 BS 兩種類別，根據應用環境的不同，可使用編碼器進行現場設置。

　　海灣JTW-ZCD-G3N(IP)點型感溫火災探測器適用于地下車庫、消防泵/閥間、城市綜合管廊、山區隧道、城市地下隧道、環境惡劣的生產車間、山區的無人值守建筑物、洗浴中心、鍋爐房等一些特殊場所。

二、海灣JTW-ZCD-G3N(IP)點型感溫火災探測器特點

　　整體防水結構為CCC認證新產品，更注重防水措施后的報警功能，非普通產品刷膠處理

　　表面(SMT）貼裝工藝制造

　　采用高精度熱敏元件，可準確快速探測環境溫度變化

　　自診斷、自補償

　　內置單片計算機，固化高可靠火災判斷程序，降低誤報

　　配合專用DZ-02（IP）防水底座，防護等級IP54

三、海灣JTW-ZCD-G3N(IP)點型感溫火災探測器主要技術指標

1. 與控制器采用無極性二總線連接；

2. 地址編碼由電子編碼器直接寫入，工程調試簡便可靠；

3. 探測器具有 A1R 和 BS 兩種類別，可用于更廣泛的溫度環境。

 四、海灣JTW-ZCD-G3N(IP)點型感溫火災探測器技術特性

1. 探測器類別：P（A1R 和 BS 可設，出廠默認類別為 A1R）

2. 工作電壓：總線 24V

3. 工作電流：

監視電流≤0.8mA

報警電流≤1.8mA

4. 報警確認燈：紅色（巡檢時閃爍，報警時常亮）

5. 編碼方式：十進制電子編碼，編碼范圍在 1～242 之間

6. 探測角度≤45°

7. 保護面積：當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m2～30m2。

具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

8. 使用環境：

溫 度： A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃

BS 類別： 典型應用溫度 40℃；范圍 -10℃～65℃

相對濕度≤95%，不凝露

9. 外形尺寸：直徑 103mm 高：58mm（帶底座）

10. 外殼防護等級：IP54（探測器與防水底座 DZ-02（IP）配合使用）

11. 殼體材料和顏色：ABS，象牙白

12. 重量：約 160g

13. 安裝孔距：50mm～70mm

14. 執行標準：GB 4716-2005

五、海灣JTW-ZCD-G3N(IP)點型感溫火災探測器結構特征、安裝與布線

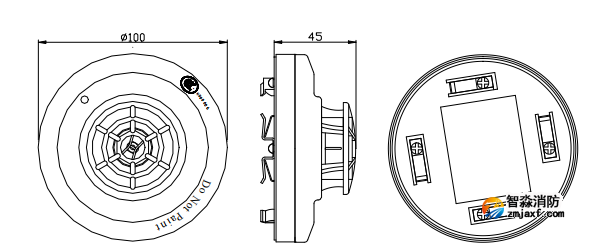

JTW-ZCD-G3N(IP)點型感溫火災探測器外形示意圖所示:

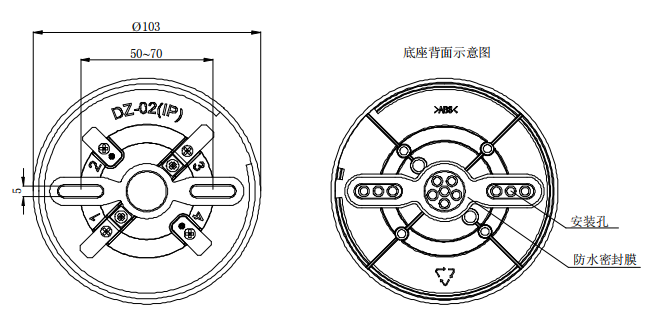

探測器的底座示意圖上所示，底座中心進線孔和兩側安裝孔采用防水密封膜。底座上有 4 個導體片，其中一對長導體片上帶接線端子，布線管內的探測器總線接在兩個長導體片的接線端子上（不分極性）。

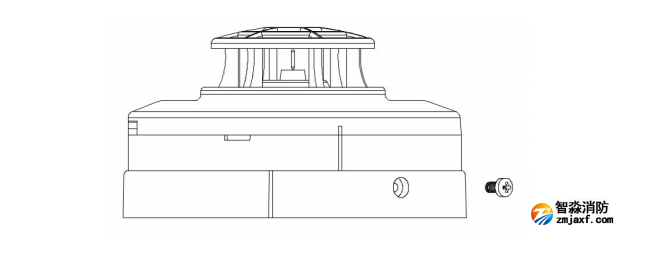

待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。探測器與底座安裝后，可將防拆螺釘擰入底座側面的孔內，圖下所示。

探測器 DZ-02(IP)底座外形示意圖

拆卸時，需先將防拆螺釘擰下，逆時針旋轉探測器即可拆下。

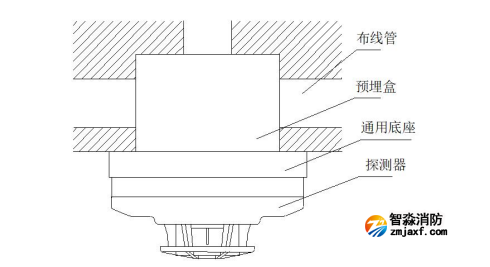

布線方式：探測器二總線宜選用截面積≥1.0mm2的 RVS 雙絞線，穿金屬管或阻燃管敷設。
